桁架组合楼板
作者：admin 发布时间：2018-12-26 14:26
钢筯桁架楼承板
一、钢筯桁架楼承板概述
钢筋桁架楼承板是将楼板中的钢筋在工厂加工成钢筋桁架，并将钢筋桁架与镀锌压型钢板底模焊接成一体的组合模板。在施工阶段，钢筯桁架楼承板可承受施工荷载，直接铺设到梁上，进行简单的钢筯工程便可浇筑混凝土。由于完全替代了模板功能，减少了模板架设和拆卸工程，大大提高了楼板施工效率。
二、钢筯桁架楼承板的优势
（1）经济
三、产品构成
钢筋桁架楼承板由上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋构成。
四、材料参数
五、生产现场及工程实例

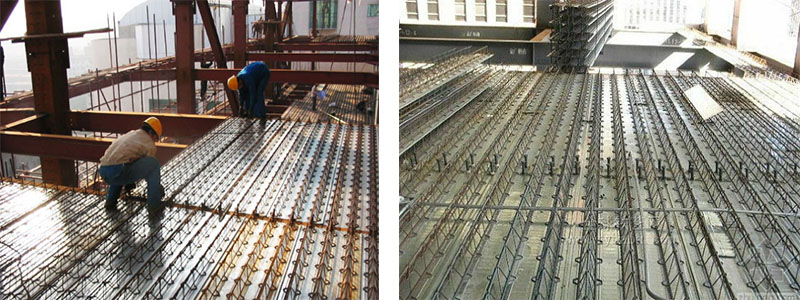

一、钢筯桁架楼承板概述
钢筋桁架楼承板是将楼板中的钢筋在工厂加工成钢筋桁架，并将钢筋桁架与镀锌压型钢板底模焊接成一体的组合模板。在施工阶段，钢筯桁架楼承板可承受施工荷载，直接铺设到梁上，进行简单的钢筯工程便可浇筑混凝土。由于完全替代了模板功能，减少了模板架设和拆卸工程，大大提高了楼板施工效率。
二、钢筯桁架楼承板的优势
（1）经济
- 钢筋桁架受力模式合理，选材经济，综合造价优势明显。
- 可调整桁架高度和钢筋直径以适et用于跨度较大的楼板
- 可设计为双向板
- 现场钢筋绑扎工作量可减少60%-70%，可进一步缩短工期。
- 桁架受力模式可以提供更大的楼承板刚度，可大大减少或无需临时支撑。
- 力学性能与传统现浇楼板基本相同，楼板抗裂性能好
- 耐火性能与传统现浇楼板相当，优于压型钢板组合楼板
- 底模不参与使用阶段受力，不需考虑耐火防腐问题。
- 钢筋排列均匀，上下层钢筋间距及钢筋保护层厚度有可靠保证。
- 双折扣边搭接设计，有效保障组合楼板施工质量。
- 楼板双向刚度相近，有利于建筑物抗震。
- 栓钉焊接质量更容易保证。

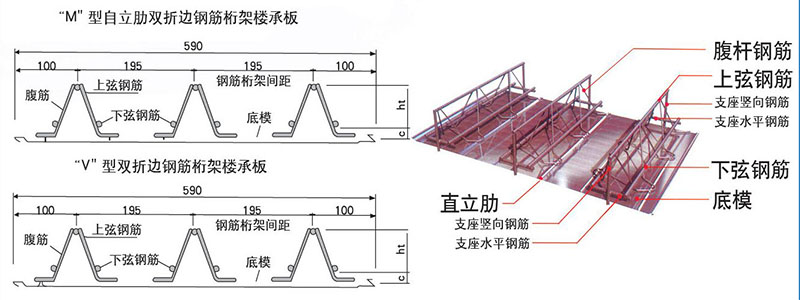

三、产品构成
钢筋桁架楼承板由上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋构成。

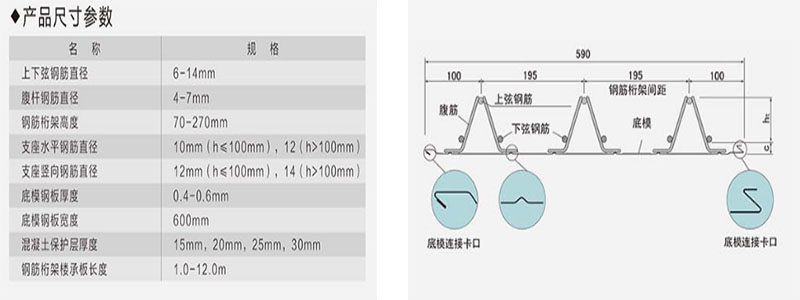

四、材料参数

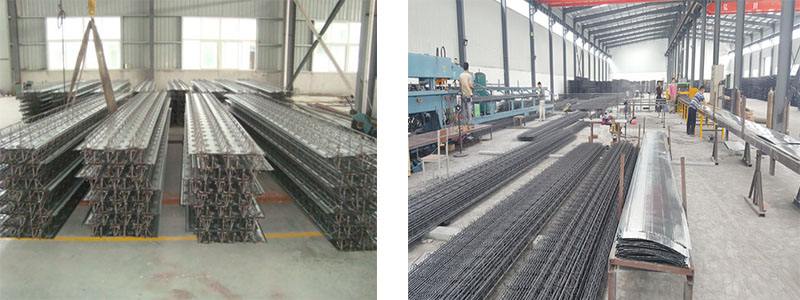

五、生产现场及工程实例
